初中物理电学疑难点解析-3：如何判断电压表的测量对象
电压表测量对象的正确判断对今后正确分析电路至关重要，连电压表的测量对象都搞错就更谈不上去正确分析一个电路了，本文就是介绍几种电压表测量对象的判断方法。

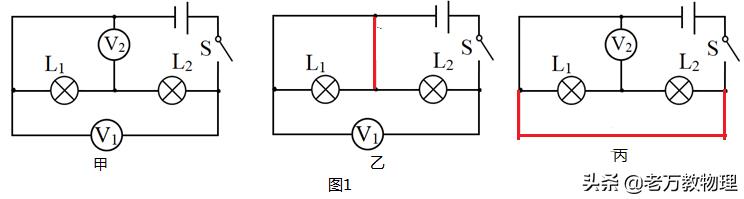

一是短路法:我们可以用导线去代替电压表，若此时某些用电器或电源被短路，则这些用电器或电源即为该电压表测量的对象，如下图1中的甲所示，两电压表的测量对象分别是哪个灯泡呢？我们发现，当开关闭合并用导线代替V2时L1将短路，如图1中的乙所示，所以，V2测量的对象就是L1，当用导线代替V1时，电源或L1和L2将短路，如图1中的丙所示，所以，V1测量的对象就是电源（或是L1和L2 ），此方法对于熟悉短路的同学来说可能会更简单些。

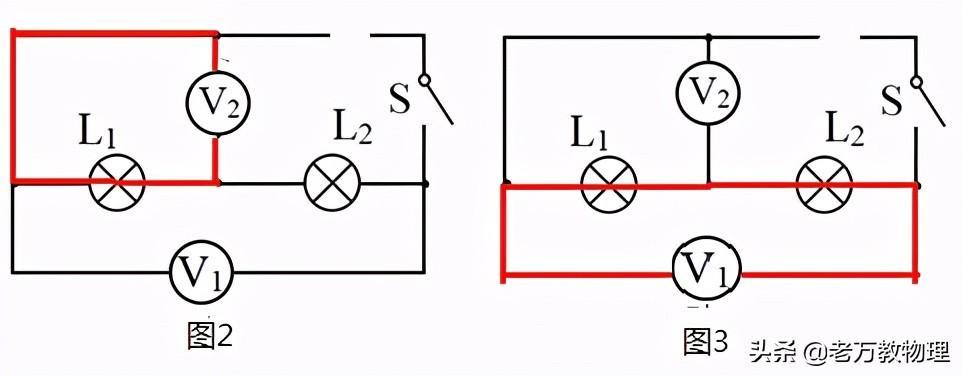

二是去源法:“去掉”电源（用手遮住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。我们还用上图1国的图甲为例来分析此种方法，当把电源去掉时，我们发现V2与L1会构成闭合回路，即V2测量的对象是L1，如图2中的红色部分，V1与L1、L2会构成闭合回路，即V1测量的对象是L1和L2，如图3的红色部分，要注意的是：使用这种方法来判断时，当电路中有两个或两个以上的电压表时，在判断其中的一个电压表的测量对象时，除了要去除电源，其它的电压表也应同时去掉，这样才能找到单一的闭合回路。

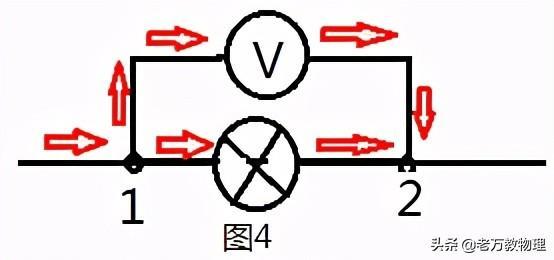

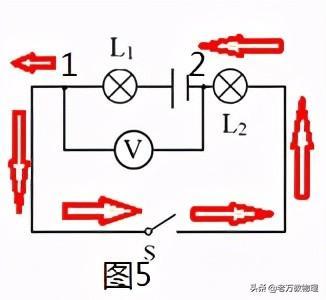

三是电流路径法：由于电压表是并联在电路中的，即电压表与其测量对象是并联的，那么，电流将有两条路径，如图4所示，因此，我们就可以找到电压表的两个结点（即电压表的正负接线柱，图4中的1和2两个点），按电流的路径，从1点到2点经过哪个用电器，则电压表的测量对象就是该用电器，如图5所示，在平时的练习中就有不少的同学把电压表的测量对象搞成是L1或是电源，我们按电流路径法来判断，首先标出电压表的两个结点1和2，当开关S闭合后，来看电流的路径，电流从电源的正极出来，经L1到达1点后，再经开关S与L2到2点，如图5中的红箭头所示，所以，电压表的测量对象就是L2，这一方法的关键是找到电压表与导线相交的两个结点及电源外部电流的方向。
使用哪种方法来判断电压表的测量对象时，要根据自己的实际情况来定，当自己对短路较熟悉时，就使用”短路法“，当自己对电流方向熟悉时，就使用”电流路径法”去判断，总之，需要灵活使用各种方法去判断电压表的测量对象。
